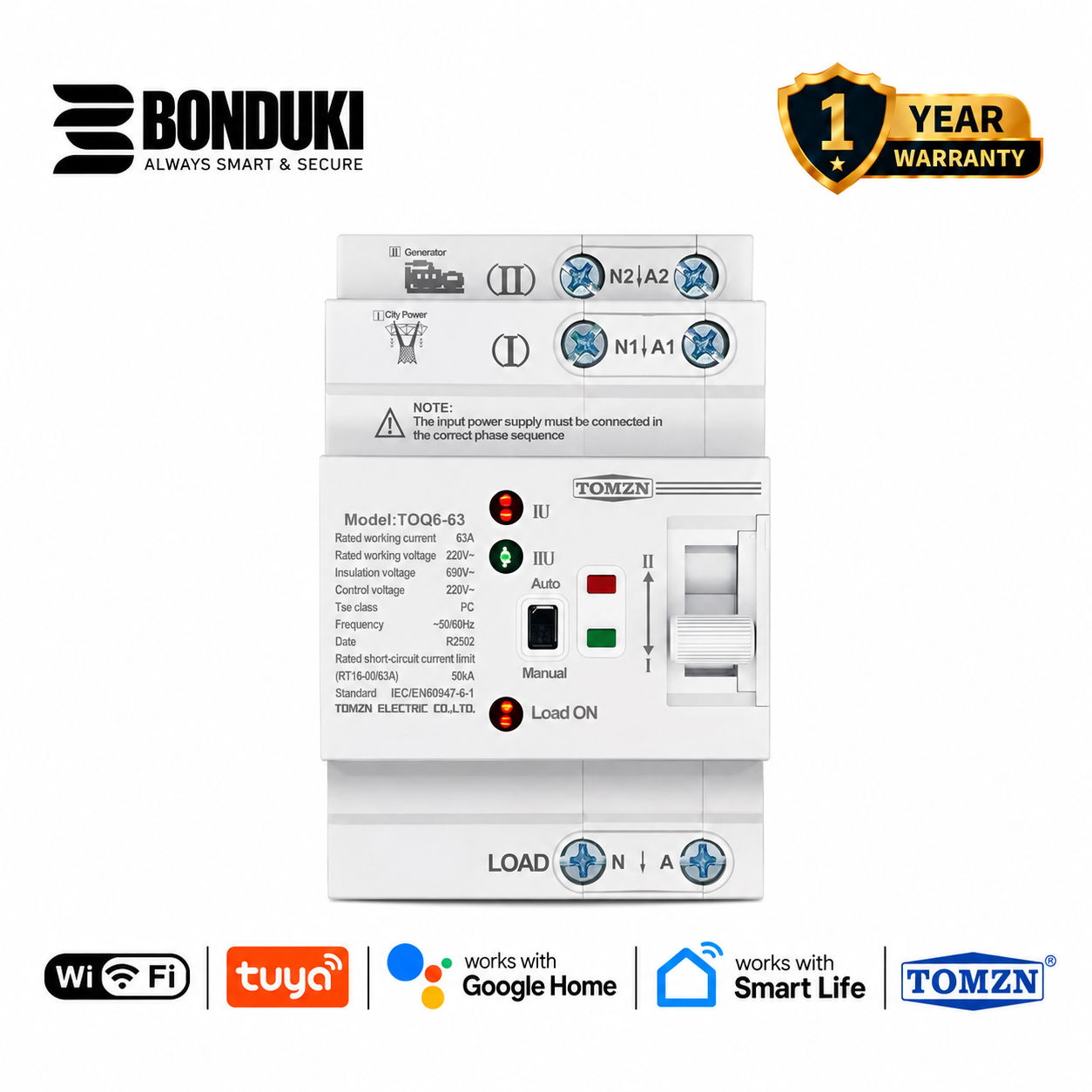

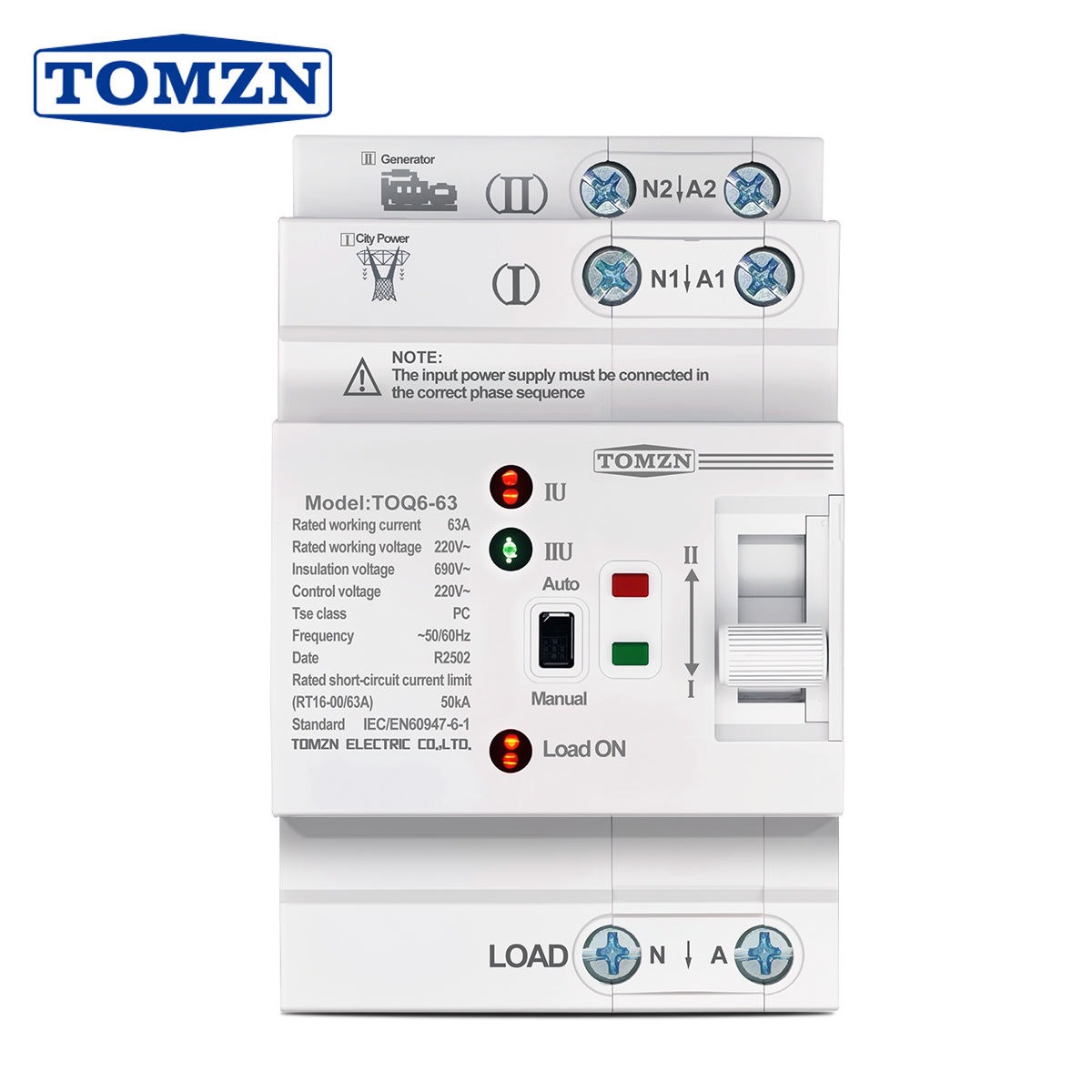

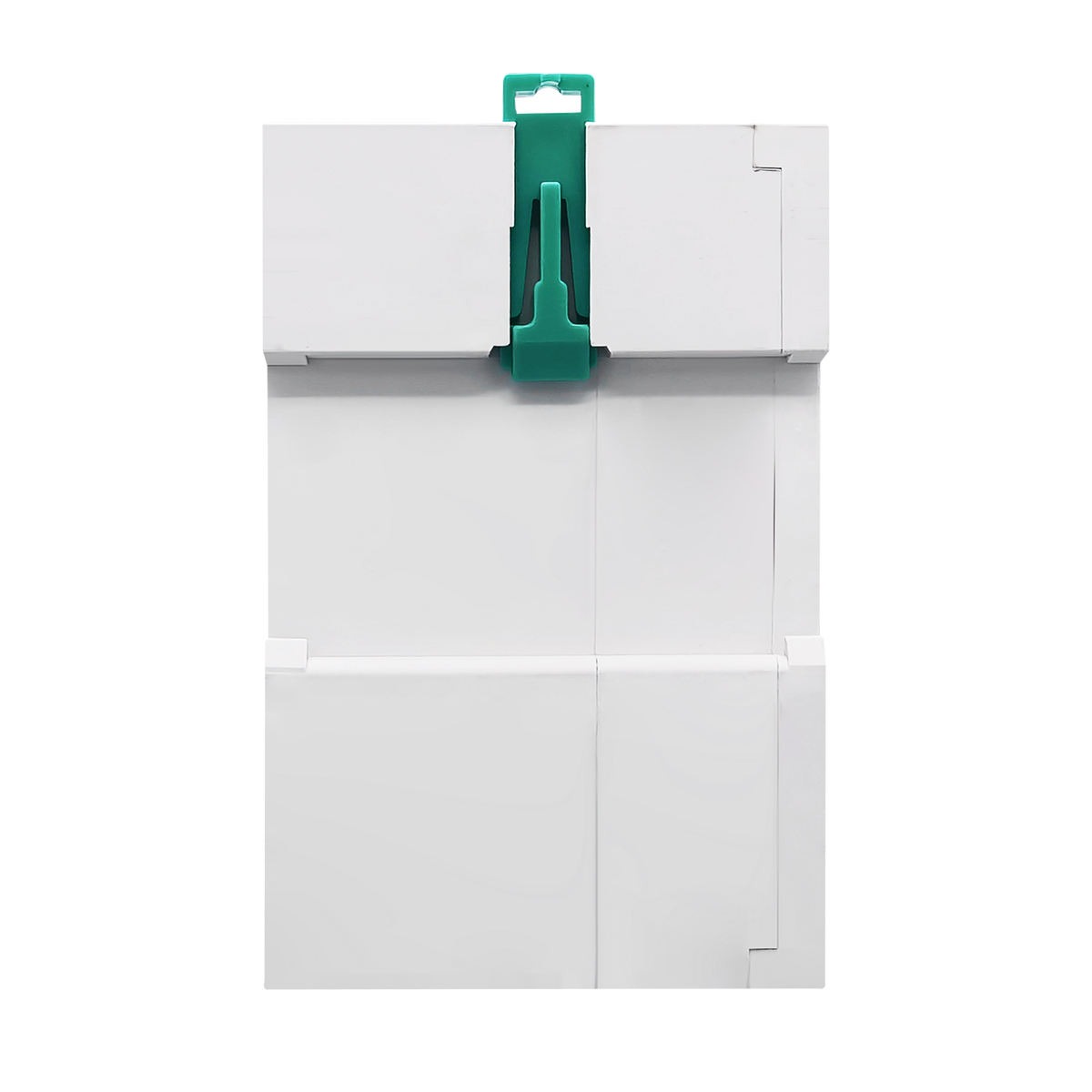

TOMZN TOQ6-63/2P 63A Dual Power Automatic Transfer Switch (ATS) – Automatic Changeover
বিস্তারিত:
- Brand
- TOMZN
- Model
- TOMZN TOQ6
- Device Type
- Automatic Transfer Switch (ATS)
- Max Load
- 63A
- Pole
- 2P
- Brand
- TOMZN
- SKU
- TOMZN TOQ6
- Warranty
- 365 days replacement warranty
বিবরণ
TOMZN TOQ6-63/2P 63A Dual Power Automatic Transfer Switch (ATS) – Automatic Changeover
বিদ্যুৎ চলে গেলে বারবার ম্যানুয়ালি Main Supply থেকে Generator-এ সংযোগ পরিবর্তন করতে হয়? TOMZN TOQ6-63/2P Automatic Transfer Switch (ATS) এই কাজটি স্বয়ংক্রিয়ভাবে করতে সাহায্য করে। এটি Main Electricity Supply এবং Backup Generator-এর মধ্যে প্রয়োজন অনুযায়ী বিদ্যুৎ সংযোগ পরিবর্তন করে। মেইন বিদ্যুৎ ফিরে এলে ডিভাইসটি তার নির্ধারিত অপারেটিং নিয়ম অনুযায়ী আবার Main Supply-তে ফিরে যেতে পারে।
63A Rated Current, DIN Rail Mounting এবং প্রস্তুতকারকের উল্লেখ অনুযায়ী 50ms-এর কম Switching Time-সহ এই ATS বাসা, দোকান, অফিস ও উপযুক্ত Electrical Distribution Panel-এর জন্য একটি কার্যকর সমাধান। এর সাহায্যে দুইটি সামঞ্জস্যপূর্ণ বিদ্যুৎ উৎসের মধ্যে স্বয়ংক্রিয়ভাবে সংযোগ পরিবর্তন করা যায়, ফলে বিদ্যুৎ সরবরাহ ব্যবস্থাপনা আরও সহজ হয়।
⚡ প্রধান বৈশিষ্ট্যসমূহ
- Automatic Power Transfer: মেইন বিদ্যুৎ সরবরাহ বন্ধ বা নির্ধারিত শর্তের বাইরে গেলে Backup Generator-এ সংযোগ পরিবর্তন করতে পারে।
- Automatic Return to Main Supply: মেইন বিদ্যুৎ ফিরে এলে নির্ধারিত অপারেটিং নিয়ম অনুযায়ী Main Supply-তে ফিরে যেতে পারে।
- Fast Switching: প্রস্তুতকারকের তথ্য অনুযায়ী Switching Time 50ms-এর কম।
- 63A Rated Current: 63A রেটিংয়ের বৈদ্যুতিক সিস্টেমের জন্য তৈরি; প্রকৃত লোড ও সার্কিটের সুরক্ষা ব্যবস্থা মিলিয়ে ব্যবহার করতে হবে।
- Dual Power Source Management: Main Electricity ও Backup Generator-এর মধ্যে স্বয়ংক্রিয়ভাবে সংযোগ পরিবর্তনের সুবিধা।
- 2P Configuration: উপযুক্ত দুই-পোলের Wiring Configuration-এর জন্য।
- PC-Class Transfer Switch: দুইটি বিদ্যুৎ উৎসের মধ্যে সংযোগ স্থানান্তরের জন্য তৈরি।
- DIN Rail Installation: সামঞ্জস্যপূর্ণ Electrical Distribution Board বা Control Cabinet-এ ইনস্টল করা যায়।
🔄 Automatic Transfer কীভাবে কাজ করে?
TOMZN TOQ6-63/2P দুইটি সামঞ্জস্যপূর্ণ বিদ্যুৎ উৎসের মধ্যে সংযোগ পরিবর্তন করে। সাধারণভাবে একটি উৎস হলো Main Electricity Supply এবং অন্যটি Backup Generator।
১. মেইন বিদ্যুৎ চালু থাকলে: ATS-এর নির্ধারিত অপারেটিং লজিক অনুযায়ী Main Supply থেকে লোডে বিদ্যুৎ সরবরাহ হয়।
২. মেইন বিদ্যুৎ চলে গেলে: অপারেটিং শর্ত পূরণ হলে ATS Backup Source-এ সংযোগ পরিবর্তন করতে পারে। তবে Generator স্বয়ংক্রিয়ভাবে চালু করার জন্য আলাদা Auto-Start ব্যবস্থা প্রয়োজন হতে পারে।
৩. মেইন বিদ্যুৎ ফিরে এলে: ATS নির্ধারিত নিয়ম অনুযায়ী আবার Main Supply-তে সংযোগ ফিরিয়ে দিতে পারে।
এতে প্রতিবার ম্যানুয়ালি বিদ্যুৎ সংযোগ পরিবর্তন করার প্রয়োজন কমে যায়।
⏱️ 50ms-এর কম Switching Time
প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী, এই ATS-এর Switching Time 50ms-এর কম। বিদ্যুৎ উৎস পরিবর্তনের সময় কম হওয়ায় এটি Backup Power System পরিচালনায় সহায়তা করে। তবে প্রকৃত Switching Performance ইনস্টলেশন ও বিদ্যুৎ উৎসের অবস্থার ওপর নির্ভর করতে পারে। এই সময়ের মধ্যে বিদ্যুৎ সরবরাহে কোনো বিরতি হবে না—এমন নিশ্চয়তা নেই।
🏠 কোথায় ব্যবহার করতে পারবেন?
- বাসাবাড়ির Generator Backup System
- দোকান ও অফিসের Backup Power System
- উপযুক্ত Electrical Distribution Board
- Main Electricity ও Generator-এর মধ্যে Automatic Changeover
- সামঞ্জস্যপূর্ণ দুই-উৎসের বৈদ্যুতিক ব্যবস্থা
গুরুত্বপূর্ণ: স্ট্যান্ডার্ড TOQ6-63/2P মডেলকে Solar PV বা Inverter Switching-এর জন্য উপযুক্ত ধরে নেওয়া যাবে না। প্রস্তুতকারক PV/Inverter ব্যবহারের জন্য আলাদা TOQ6-63/4P PV ভ্যারিয়েন্ট উল্লেখ করেছে।
📋 Technical Specifications
| SpecificationDetails | |
| Brand | TOMZN |
| Model | TOQ6-63/2P |
| Product Type | Dual Power Automatic Transfer Switch (ATS) |
| Rated Current | 63A |
| Rated Operating Voltage | AC 220–240V (ডকুমেন্টেড L+N ভার্সন) |
| Control Voltage | AC 220V, 50Hz |
| Frequency | 50/60Hz |
| Switching Time | 50ms-এর কম, প্রস্তুতকারকের তথ্য অনুযায়ী |
| Rated Insulation Voltage (Ui) | 690V |
| Impulse Withstand Voltage | 8kV |
| Rated Short-Circuit Current (Iq) | 50kA, প্রস্তুতকারকের উল্লেখ অনুযায়ী |
| Listed Short-Circuit Protection Device | RT 16-00-63A Fuse |
| Mechanical Life | কমপক্ষে 20000 operations |
| Electrical Life | কমপক্ষে 15000 operations |
| Transfer Type | Dual Power Automatic Transfer |
| Switch Class | PC Class |
| Mounting | DIN Rail |
| Manufacturer | TOMZN |
📦 What's in the Box
- 1 × TOMZN TOQ6-63/2P Automatic Transfer Switch
- 1 × User Manual
